数据库设计
题库 9 · 章节 90 · 共 6 题（案例 6）
1. （案例题）阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。 【说明】 某新能源汽车公司为了提升效率。需开发一个汽车零件采购系统。请完成系统的数据库设计。 【概念结构设计】 (1)记录供应商的信息，包括供应商的名称，地址和一个电话。 (2)记录零件的信息，包括零件的编码，名称和价格。 (3)纪录车型信息，包括车型的编号，名称和规格。 (4)记录零件采购信息，某个车型的某种零件可以从多家供应商采购，某种零件也可以被多个车型采用，某家供应商也可以供应多种零件，还包括采购数量和采购日期。 【逻辑结构设计】 根据概念结构设计阶段完成的实体联系图，得出如下关系模式(不完整)： 供应商(名称，地址，电话) 零件(编码，各称，价格) 车型(编号.各称，规格) 采购(车型编号，供应商名称，(a)，(b)，采购日期)
【问题1】(5分) 根据描述，补充图2-1的实体联系图（不增加新的实体）。 【问题2】(3分) 补充结构设计结果中的(a)，(b)两处空缺，并标注主键和外键完整性约束。 【问题3】(7分) 该汽车公司现新增如下需求：记录车型在全国门店的销售情况，门店信息包括门店的编号，地址和电话，销售包括销售数量和销售日期等。 对原有设计进行以下修改以实现该需求： (1)在图2-1中体现门店信息及其车型销售情况、并标明新增的实体和联系，及其主要属性。 (2)给出新增加的关系模式，并标注主键和外键完整性约束。
参考答案：
问题一 (5 分)
问题二 (3 分)
(a)：零件编码 (b)：采购数量
问题三 (7 分)
(1)
(2)
门店(编号，地址， 电话)
销售(车型编号，门店编号，销售数量， 销售日期)
2. （案例题）阅读下列说明和图，回答问题1至问题3，将解答填入答题纸的对应栏内。 【说明】 某营销公司为了便于对各地的分公司及专卖店进行管理，拟开发一套业务管理系统，请根据下述需求描述完成该系统的数据库设计。 【需求描述】 （1）分公司信息包括：分公司编号、分公司名、地址和电话。其中，分公司编号唯一确定分公司关系的每一个元组。每个分公司拥有多家专卖店， 每家专卖店只属于一个分公司。 （2）专卖店信息包括：专卖店号、专卖店名、店长、分公司编号、地址、 电话，其中店号唯一确定专卖店关系中的每一个元组。每家专卖店只有一名店长，负责专卖店的各项业务：每名店长只负责一家专卖店：每家专卖店有多名职员，每名职员只属于一家专卖店。 （3）员信息包括：职员号、职员名、专卖店号、岗位、电话、薪资。其中，职员号唯一标识职员关系中的每一个元组。岗位有店长、营业员等。 【概念模型设计】 根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。
【逻辑结构设计】 根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）： 分公司（分公司编号，分公司名，地址，电话） 专卖店（专卖店号，专卖店名，（a），职员，地址，电话) 职员（职员号，职员名，（b），岗位，电话，薪资） 【问题1】(6分) 根据需求描述，图2-1实体联系图中缺少三个联系。请在答题纸对应的实体联系图中补充三个联系及联系类型。 注：联系名可用联系1、联系2、联系3：也可根据你对题意的理解取联系名。 【问题2】 (6分) （1）将关系模式中的空（a）、（b）的属性补充完整，并填入答题纸对应的位置上。 （2）专卖店关系的主键：（c）和外键：（d）。 职员关系的主键：（e）和外键：（f）。 【问题3】(3分) （1）为了在紧急情况发生时，能及时联系到职员的家人，专卖店要求每位职员至少要填写位紧急联系人的姓名、与本人关系和联系电话。根把这种情况，在用2-1中还需来机的实体是（g），职员关系与该实体的联系类型为（h）。 （2）给出该实体的关系模式。
参考答案：
【问题1】
联系1 分公司和专卖店：1：*
（一对多）
联系2 专卖店和店长：1:1
联系3 专卖店和职员：1：* （一对多）
【问题2】
（1）（a）店长、分公司编号 （b）专卖店号
（2）（c）专卖店号 （d）店长、分公司编号
（3）（e）职员号 （f）专卖店号
【问题3】
（1）（g）紧急联系人 （h）1：* （一对多）
紧急联系人（紧急联系人号，职员号，紧急联系人姓名，与本人关系，联系电话）
3. （案例题）阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。 【说明】 为了提高接种工作，提高效率，并为了抗击疫情提供疫苗接种数据支撑，需要开发一个信息系统，下述需求完成该系统的数据库设计。 【需求分析结果】 （1）记录疫苗供应商的信息，包括供应商名称，地址和一个电话。 （2）记录接种医院的信息，包括医院名称、地址和一个电话。 （3）记录接种者个人信息，包括姓名、身份证号和一个电话。 （4）记录接种者疫苗接种信息，包括接种医院信息，被接种者信息，疫苗供应商名称和接种日期，为了提高免疫力，接种者可能需要进行多次疫苗接种，（每天最多接种一次，每次都可以在全市任意一家医院进行疫苗接种）。 【概念模型设计】 根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。
【逻辑结构设计】 根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）： 供应商（供应商名称，地址，电话） 医院（医院名称，地址，电话）
供货（供货商名称， （a） ，供货内容） 被接种者（姓名，身份证号，电话） 接种（接种者身份证号， （b） ，医院名称、供应商名称） 【问题1】（4分） 根据问题描述，补充图2-1的实体联系图（不增加新的实体）。 【问题2】（4分） 根据题意，补充逻辑结构设计结果中的（a），（b）两处空缺，并标注主键和外键完整性约束。 【问题3】（7分） 若医院还兼有核酸检测的业务，检测时可能需要进行多次核酸检测（每天最多检测一次），但每次都可以在全市任意一家医院进行检测。 请在图2-1中增加“被检测者”实体及相应的属性。医院与被检测者之间的“检测”联系及必要的属性，并给出新增加的关系模式。 “被检测者”实体包括姓名、身份证号、地址和一个电话。 “检测”联系包括检测日期和检测结果等。
参考答案：
【问题1】
【问题2】
a.（医院名称）
b.（接种日期）
主键 外键 供货 （供货商名称，医院名称） 供应商名称，医院名称 接种 （接种者身份证号，接种时 间） 接种者身份证号，供应商名 称，医院名称 【问题3】
新增关系模式：
被检测者（身份证号，姓名，地址，电话）
检测（被检测者身份证号，医院名称，检测日期，检测结果）。

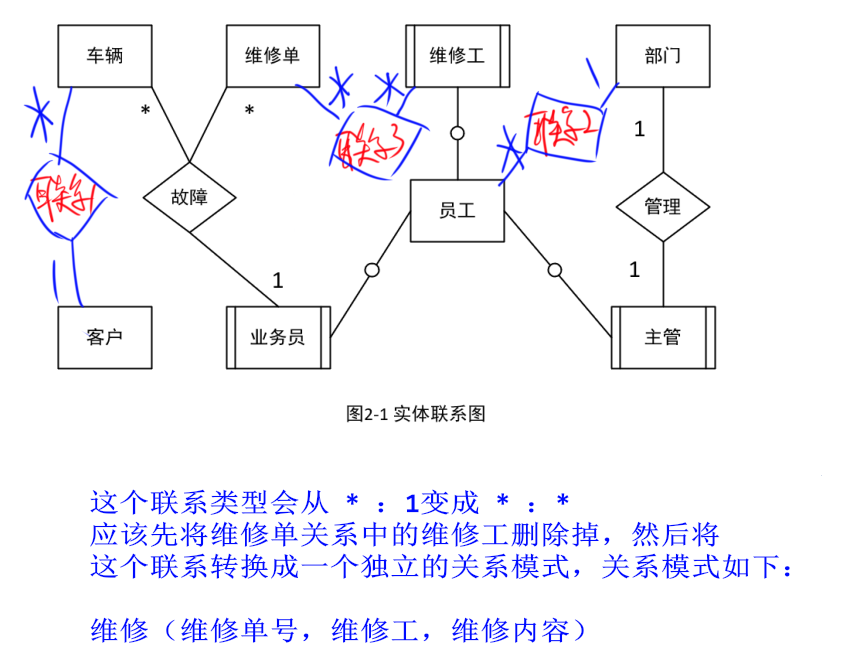

4. （案例题）阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。 【说明】 某汽车维修公司为了便于管理车辆的维修情况，拟开发一套汽车维修管理系统，请根据下述需求描述完成该系统的数据库设计。 【需求分析结果】 （1）客户信息包括：客户号、客户名、客户性质、折扣率、联系人、联系电话。客户性质有个人或单位。客户号唯一标识客户关系中的每一个元组。 （2）车辆信息包括：车牌号、车型、颜色和车辆类别。一个客户至少有一辆车，一辆车只属于一个客户。 （3）员工信息包括：员工号、员工名、岗位、电话、家庭住址。其中，员工号唯一标识员工关系中的每一个元组。岗位有业务员、维修工、主管。业务员根据车辆的故障情况填写维修单。 （4）部门信息包括：部门号、名称、主管和电话。其中，部门号唯一确定部门关系的每一个元组。每个部门只有一名主管，但每个部门有多名员工，每名员工只属于一个部门。 （5）维修单信息包括：维修单号、车牌号、维修内容、工时。其中，维修单号唯一标识维修单关系中的每一个元组。一个维修工可以接多张维修单，但一张维修单只对应一个维修工。 【概念模型设计】 根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。
【逻辑结构设计】 根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）： 客户（客户号，客户名， （a） ，折扣率，联系人，联系电话） 车辆（车牌号， （b） ，车型，颜色，车辆类别） 员工（员工号，员工名，岗位， （c） ，电话，家庭住址） 部门（部门号，名称，主管，电话） 维修单（维修单号， （d） ，维修内容，工时） 【问题1】（6分） 根据问题描述，补充3个联系，完善图2-1的实体联系图。联系名可以用联系1、联系2和联系3代替，联系的类型为1:1、1:n和m:n（或1:1、1:和:*） 【问题2】（4分） 根据题意，将关系模式中的空（a）〜（d）的属性补充完整，并填入答题纸对应的位置上。 【问题3】（2分） 分别给出车辆关系和维修单关系的主键和外键。 【问题4】（3分） 如果一张维修单涉及多项维修内容，需要多个维修工来处理，那么哪个联系类型会发生何种变化？你认为应该如何解决这一问题？
参考答案：
【问题1】（6分）
【问题2】（4分）
（a）客户性质 （b）客户号 （c）部门号 （d）车牌号，维修工
【问题3】（2分） “车辆”关系主键：车牌号，外键：客户号。 “维修单”关系主键：维修单号，外键：车牌号，维修工。
【问题4】（3分）
5. （案例题）阅读下列说明，回答问题1至问题3，将解答填入答题纸的对应栏内。 【说明】 某社区蔬菜团购网站，为规范商品收发流程，便于查询客户订单情况，需要开发个信息系统。请根据下述需求描述完成该系统的数据库设计。 【需求分析结果】 （1）记录蔬菜供应商的信息，包括供应商编号、地址和一个电话。 （2）记录社区团购点的信息，包括团购点编号、地址和一个电话。 （3）记录客户信息，包括客户姓名和一个电话。客户可以在不同的社区团购点下订单，不直接与蔬菜供应商发生联系。 （4）记录客户订单信息，包括订单编号、团购点编号、客户电话、订单内容和日期。 【概念模型设计】 根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。

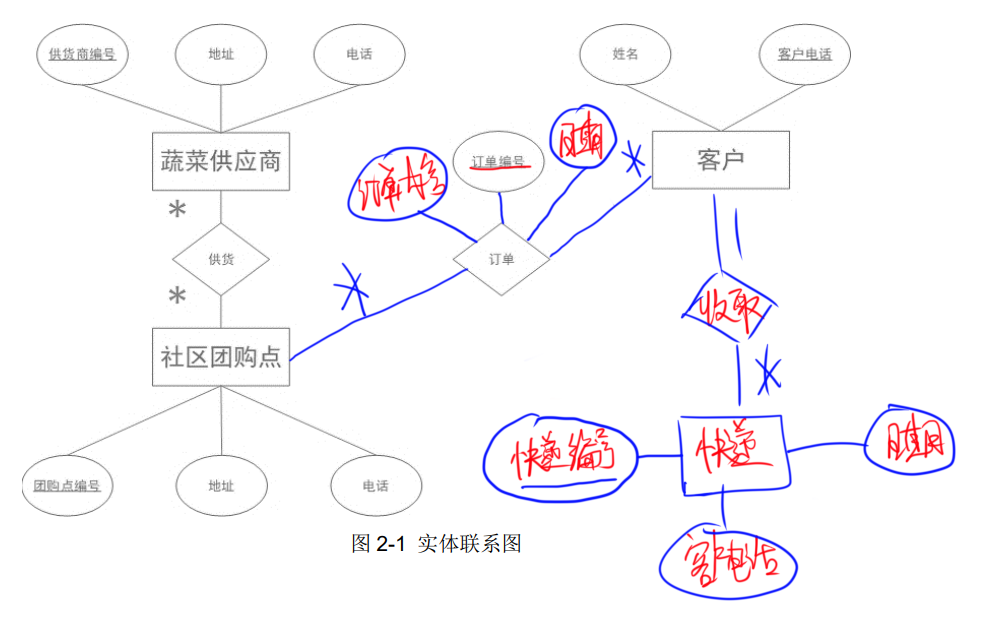

图2-1 实体联系图 【逻辑结构设计】 根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）： 蔬菜供货商（供货商编号，地址，电话） 社区团购点（团购点编号，地址，电话） 供货（供货商编号， （a） ） 客户（姓名，客户电话） 订单（订单编号，团购点编号，订单内容，日期， （b） ） 【问题1】（6分） 根据问题描述，补充图2-1的实体联系图。 【问题2】（4分） 补充逻辑结构设计结果中的（a）、（b）两处空缺及完整性约束关系。 【问题3】（5分） 若社区蔬菜团购网站还兼有 代收快递的业务，请增加新的“快递”实体，并给出客户实体和快递实体之间的“收取’联系，对图2-1进行补充。“快递”关系模式包括快递编号、客户电话和日期。
参考答案：
【问题1】（6分）
【问题2】（4分）
（a）团购点编号 （b）客户电话
“供货”关系主键：（供货商编号，团购点编号），外键：（供货商编号，团购点编号）
“订单”关系主键：订单编号，外键：团购点编号，客户电话
【问题3】（5分）
6. （案例题）阅读下列说明，回答问题1至问题4，将解答填入答题纸的对应栏内。 【说明】 M集团拥有多个分公司，为了方便集团公司对各个分公司职员进行有效管理，集团公司决定构建一个信息平台以满足公司各项业 务管理需求。 【需求分析结果】 （1）分公司关系模式需要记录的信息包括分公司编号、名称、经理号、联系地址和电话。分公司编号唯一标记分公司关系模式中的每一个元组，每个分公司各有一名经理，负责分公司的管理工作，每个分公司设立仅为本分公司服务的多个业务部，业务部包括：研发部、财务部、采购部、交易部等。 （2）业务部关系模式需要记录的信息包括业务部编号、名称、地址、电话和分公司编号。业务部编号唯一标记业务部关系模式中的每 一个元组，每个业务部各有一名主管负责业务部的管理工作，每个业务部有多名职员，每个职员只能来源于一个业务部。 （3）职员关系模式需要记录的信息包括职员号、姓名、所属业务部编号、岗位、电话、家庭成员姓名和成员关系。其中岗位包括：经理、主管、研发员、业务员等。 【概念模型设计】 根据需求阶段收集的信息，设计的实体联系图（不完整）如图2-1所示。
【逻辑结构设计】 根据概念模型设计阶段完成的实体联系图，得出如下关系模式（不完整）： 分公司（分公司编号，名称， （a） ，联系地址） 业务部（业务部编号，名称， （b） ，电话）， 职员（职员号，姓名，岗位， （c） ，电话，家庭成员姓名，成员关系） 【问题1】（4分） 根据问题描述，补充4个联系，完善图2-1的实体联系图，联系名可用联系1、联系2、联系3和联系4代替，联系的类型为1:1、1:n和m:n（或1:1、1:和:*） 【问题2】（3分） 根据题意将以上关系模式中的空（a）〜（c）的属性补充完整，并填入对应位置。 【问题3】（4分） （1）分析分公司关系模式的主键和外键。 （2）分析业务部关系模式的主键和外键。 【问题4】（4分） 在职员关系模式中，假设每个职员有多名家属成员，那么职员关系模式存在什么问题？应如何解决？
参考答案：
【问题1】（4分）
【问题2】（3分）
根据题意将以上关系模式中的空（a）〜（c）的属性补充完整，并填入对应位置。
（a）：经理号，电话
（b）：地址，分公司编号，主管号
（c）：所属业务部编号
【问题3】（4分）
（1）分析分公司关系模式的主键和外键
（2）分析业务部关系模式的主键和外键
分公司主键：分公司编号 分公司外键：经理号
业务部主键：业务部编号 业务部外键：分公司编号，主管号
【问题4】（4分）
在职员关系模式中，假设每个职员有多名家属成员，那么职员关系模式存在什么问题？应如何解决？
职员关系模式存在数据冗余，修改异常，插入异常，删除异常等问题。
应将“职员”关系模式进行分解，分解之后的关系模式如下：
职员1（职员号，姓名，岗位，所属业务部编号，电话）
职员2（职员号，家庭成员姓名，成员关系）
